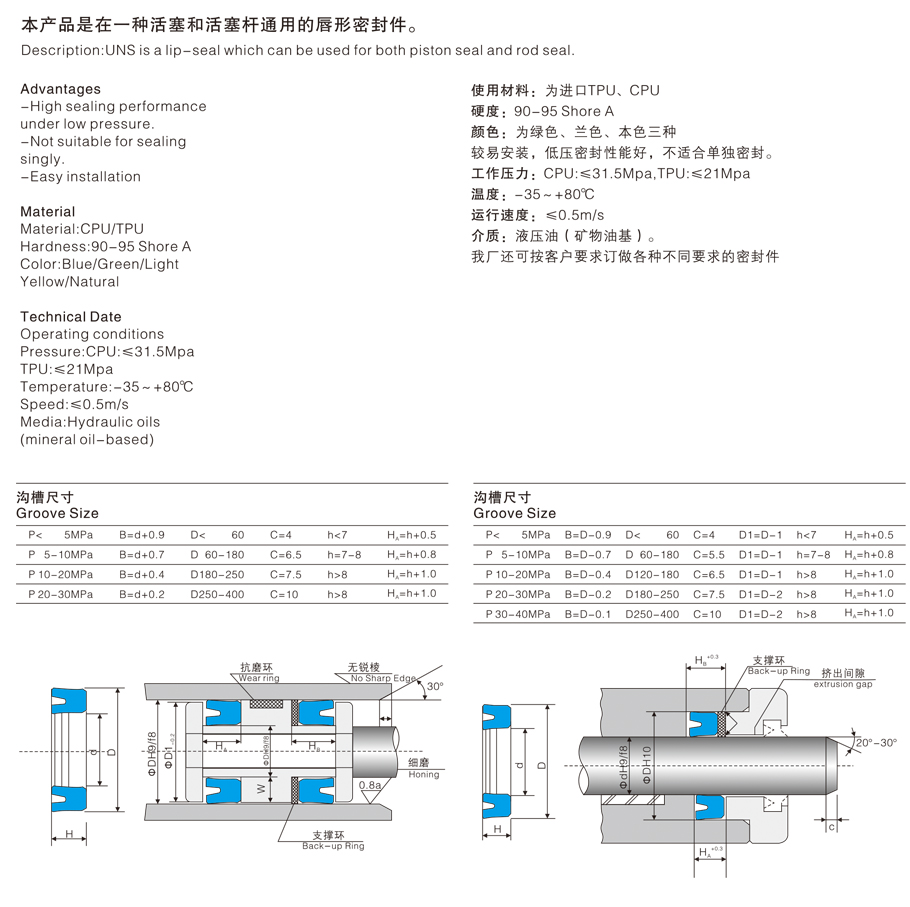

规格及沟槽尺寸Specification&groove size

d

D

H

5

12

5.5

6

12

4

6

16

8

6.3

16.3

8

7

15

8

7.1

17.1

8

8

14

6

8

16

4

8

16

6

8

18

8

9

19

8

10

16

6

10

18

5

10

19

7

10

19

8

10

20

8

10

22

6

10

24

8

11.2

21.2

8

12

18

5

12

18

6

12

18

8

12

19

7

12

20

5

12

20

6

12

20

8

12

22

8

12.5

22.5

8

14

20

5

14

24

8

15

21

4

15

25

6

15

25

8

16

22

5

16

22

6

16

26

8

17

27

5.5

18

24

8

18

25

5

18

28

8

20

26

5

20

28

6

20

28

8

20

30

6

20

30

8

20

30

10

20

33

10

20

40

10

22

30

5

22

30

6

22

32

6

22

30

8

22

32

8

22

35

10

22

36

6

22

38

8

22.4

30

6

22.4

32.4

8

24

32

5

24

32

7

24

34

6

25

33

6

25

33

7

25

33

8

25

35

5

25

35

6

25

35

7

25

35

8

25

35

10

25

38

8

25

38

10

25

40

8

25

40

10

25

45

10

27

35

5

28

36

5

28

36

6

28

36

7

28

38

6

28

38

7

28

38

8

28

40

10

28

43

10

29

42

6

30

37

6

30

37

8

30

38

5

30

38

6

30

38

7

30

38

8

30

38

10

30

40

5

30

40

8

30

40

10

30

42

6

30

42

10

30

43

10

30

45

6

30

45

8

30

45

10

30

47

10

30

48

8

30

48

10

30

50

10

31.5

46.5

10

32

40

5.5

32

40

6

32

40

8

32

40

10

32

72

8

32

42

10

32

45

10

32

47

10

32

47

11

32

48

10

35

41

5

35

43

6

35

43

7

35

45

7

35

45

8

35

45

10

35

48

10

35

50

10

35

55

10

35.5

45.5

6

35.5

50.5

10

36

46

6

36

46

7

40

48

5

40

48

6

40

48

8

40

48

10

40

50

7

40

50

8

40

50

10

40

52

8

40

55

6

40

55

8

40

55

9

40

55

10

40

60

10

40

64

12

40

65

10

42

50

8

42

52

10

42

57

10

45

53

6

45

53

8

45

53

10

45

55

5.7

45

55

7

45

55

8

45

55

10

45

60

9

45

60

10

45

60

12

45

63

10

45

65

10

45

65

12

45

70

12

48

56

6.5

48

63

10

50

58

6

50

58

8

50

60

7

50

60

8

50

60

10

50

60

12

50

63

8

50

63

9

50

63

10

50

65

9

50

65

40

50

65

12

50

68

10

50

70

10

50

70

12

50

72

10

50

72

12

53

63

8

53

63

12

53

73

12

55

63

8

55

65

8

55

65

10

55

65

12

55

70

9

55

70

10

55

70

12

55

75

12

55

80

12

56

68

6

56

66

10

56

76

12

60

70

7

60

70

8

60

70

10

60

70

12

60

71

6

60

72

10

60

75

9

60

75

10

60

75

12

60

80

10

60

80

12

60

85

9

60

85

12

61

73

8

63

75

10

63

78

10

63

78

12.5

63

83

12

65

73

6

65

75

8

65

75

10

65

75

12

65

80

8

65

80

9

65

80

10

65

80

11

65

80

12

65

81

10

65

85

12

67

77

12

67

87

12

70

80

7

70

80

9

70

80

10

70

80

12

70

85

9

70

85

10

70

85

12

70

90

9

70

90

10

70

90

12

71

91

12

75

85

12

75

90

9

75

90

10

75

90

12

75

95

10

75

95

12

75

100

12

80

90

8

80

90

9

80

90

10

80

90

12

80

95

9

80

95

10

80

95

12

80

100

10

80

100

12

80

100

15

80

105

12

80

120

12

85

95

6

85

95

8.5

85

95

9

85

95

9.5

85

95

10

85

95

12.5

85

100

10

85

100

12

85

105

12

88

100

15

90

100

6

90

100

8

90

100

12

90

104

13

90

105

12

90

110

9

90

110

12

90

110

15

90

110

16

90

115

12

90

120

12

95

110

12

95

115

12

100

110

8

100

112

9

100

112

14

100

115

12

100

120

9

100

120

15

100

125

12

100

125

15

100

120

12

105

115

12

105

120

8

105

120

9

105

125

12

105

125

13

105

125

15

105

125

16

106

125

16

110

120

12

110

125

9

110

125

10

110

125

12

110

125

15

110

130

12

110

130

15

110

130

16

110

140

15

112

132

16

115

135

12

115

135

15

118

130

10

118

133

9

118

138

16

120

135

9

120

135

15

120

140

12

120

140

15

120

140

16

122

135

9

125

140

11

125

140

12

125

145

12

125

145

15

125

145

16

130

145

9

130

150

12

130

150

15

130

150

16

132

157

19

135

150

9

135

150

12

135

160

10

135

160

18

135

165

16

140

160

12

140

160

15

140

160

16

142

160

13

145

165

15

150

165

9

150

170

10

150

170

12

150

170

15

150

170

16

150

180

12

150

180

15

150

180

18

155

170

9

155

175

12

160

175

9

160

180

12

160

180

15

160

180

16

160

185

16

165

180

9

165

190

15

165

190

16

170

185

9

170

190

12

170

190

15

170

190

16

170

195

12

170

195

15

170

195

16

170

200

15

175

200

15

180

200

12

180

200

15

180

200

16

180

205

16

180

210

15

190

210

12

190

210

16

190

215

16

195

220

16

200

220

12

200

220

15

200

220

16

200

225

16

210

220

6.5

210

230

14

220

240

12

220

250

18.5

230

250

12

240

260

12

240

260

16

250

275

18

260

280

18

270

300

18

280

300

15
